产品描述：
大长径比-非接触/轻敲模式-高共振频率 NANOSENSORS AR-NCH 系列AFM探针，是专为非接触模式和轻敲模式测量设计的。该探针具有高度的稳定性，高灵敏度及高速扫描的能力。
NANOSENSORS 为测量侧壁角度接近于90 °的样品而专门设计了AR-NCH系列探针，这些针尖是采用聚焦离子束（FIB）切割而成的，让硅针尖端部长径比优于5:1，或10:1。这种生产方式生产的大长径比针尖具有很高的横向刚性和硬性。

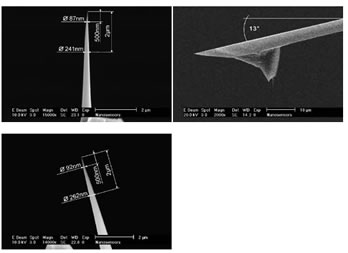

在有倾斜补偿角度的型号里面，针尖末端2μm沿着悬臂轴有13 °的倾斜，这样可以补偿AFM系统（通常有13°倾斜）所造成的悬臂倾斜角度，是对侧壁几乎是直角的样品可以进行对称性的扫描。
该探针独特的功能：
● 具有大长径比的针尖长度> 2 μm(5:1), > 1.5 μm (10:1)
● 在针尖末端的2 μm内长径比为7:1或1.5 μm内长径比为12:1（（沿着悬臂轴）
● 可选大长径比的部分沿着悬臂轴有13°的夹角
● 在针尖末端的2 μm内大长径比的部分半锥角< 5°(5:1)或1.5 μm内大长径比的部分半锥角< 2.8°(10:1)
● 保证针尖的曲率半径< 15 nm
● 高掺杂材质使得悬臂防静电
● 高机械品质Q因子以及高灵敏度
反射涂层是在悬臂的反射面上加上了一层约30nm厚的铝涂层，从而增强了激光束的反射率2.5倍。此外还可以防止悬臂的光干涉。悬臂弯曲度小于2度。
应用范围：
测量侧壁角度接近于90 °的样品。
技术数据：
Technical Data
|
Value
|
Range
|
Force Constant
|
42N/m
|
10
- 130
|
Resonance Frequency
|
330 kHz
|
204
- 497
|
Length
|
125µm
|
115
- 135
|
Width(rectangular part)
|
30 µm
|
22.5
- 37.5
|
Thickness
|
4 µm
|
3.0
- 5.0
|
Shape / Cross-section
|
Rectangular / Trapezoidal
|
Number of Cantilevers
|
1
|
Tip Offset
|
14
- 16 µm
|
Tip Style
|
Pyramidal
|
Tip Height
|
10-15
µm
|
Tip Radius
|
<15
nm
|
Spike Tilt
|
0°or
13° available
|
Spike Length (SL)
|
>2 µm(5:1),>1.5µm(10:1)
|
Spike Width at base (SW)
|
|
Spike Aspect Ratio
|
5:1,10:1
|
Material
|
Single
Crystal Silicon, Highly Doped
|
Chip Size
(industry standard)
|
|
Coating (optional)
|
Aluminum
reflex ( ~ 30 nm thick, non-tip side )
|
|
