产品描述：
NanoWorld Pointprobe NCL probes 是专为非接触和轻敲模式成像设计的。这款探针提供与高频共振探针NCH不同的共振频率，适合于AFM反馈环路不接受高频率，或者需要一个最低的悬臂长度(>125微米)的AFM系统使用。该款探针同时结合了高稳定心和高灵敏度，相对于高共振频率的NCH探针扫描速度略有减少。
Pointprobe系列的所有探针均是采用高掺杂的单晶硅，从而消除静电产生。化学惰性并且具有高的Q因子，从而获得高的灵敏度。针尖的形状是像金字塔的多边形，高度为10～15微米。
我们专门设计用于测量侧壁角度接近于90度的样品的探针，这就是AR系列的探针，AR系列的探针有着很大的长径比。

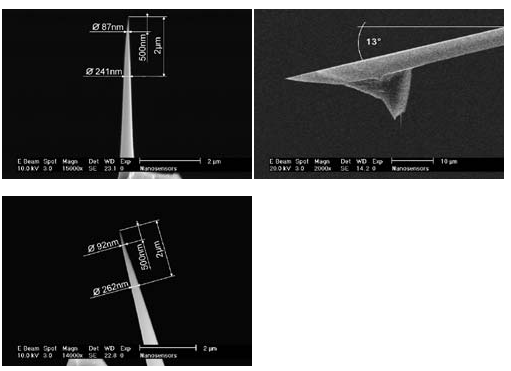

AR系列探针独特的性能：
1、保持大长径比的针尖部分大于2微米；
2、探针的长径比均为7:1,不管是从侧面或者是沿着悬臂轴方向；
3、半锥角小于5度；
4、针尖的曲率半径均小于10纳米；
反射涂层是在悬臂的反射面上加上了一层约30nm厚的铝涂层，从而增强了激光束的反射率2.5倍。此外还可以防止悬臂的光干涉。
如果AFM系统允许使用共振频率较高或者悬臂长度较短的探针，建议使用
Pointprobe type AR5-NCHR
应用范围：
测量侧壁角度接近于90 °的样品，低频率，长悬臂轻敲模式。
技术数据：
Technical Data
|
Value
|
Range
|
Force Constant
|
48N/m
|
31
- 71
|
Resonance Frequency
|
190 kHz
|
160
- 210
|
Length
|
225µm
|
220
- 230
|
Width(rectangular part)
|
38 µm
|
33
- 43
|
Thickness
|
7 µm
|
6.5
- 7.5
|
Shape / Cross-section
|
Rectangular / Trapezoidal
|
Number of Cantilevers
|
1
|
Tip Offset
|
14
- 16 µm
|
Tip Style
|
Pyramidal
|
Tip Height
|
10-15
µm
|
Tip Radius
|
<10
nm
|
Spike Tilt
|
0°
|
Spike Length (SL)
|
>2 µm
|
Spike Width at base (SW)
|
|
Spike Aspect Ratio
|
5:1
|
Material
|
Single
Crystal Silicon, Highly Doped
|
Chip Size
(industry standard)
|
|
Coating (optional)
|
Aluminum
reflex ( ~ 30 nm thick, non-tip side )
|
|
