NanoSensors ATEC FM力调制模式探针
 所属分类: AFM探针 -> 力调制模式AFM探针 ● 返回产品列表页面


产品描述

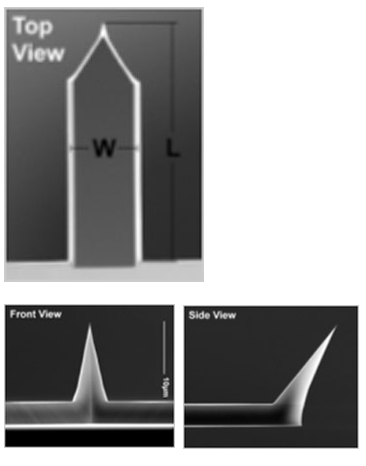

      NANOSENSORS AdvancedTEC FM 探针是专为力调制模式设计的。此款探针的四面体针尖是位于悬臂的末端,由于其独特的可视化针尖结构,可以精确地定位并使得 AdvancedTEC 是唯一的原子力显微镜扫描时能通过显微镜看到针尖作用于样品的位置(即针尖与样品接触点)。这种特性使得很容易将针尖定位在感兴趣的区域或必须可见的区域(如纳米操作)进行扫描。
      由于AdvancedTEC系列 的针尖有非常小的半锥角,使得其能在一个小范围内测量落差比较大的样品。

AdvancedTEC 探针独特的性能:
      ● 可视化针尖
      ● 针尖长度15~20μm
      ● 针尖的曲率半径小于10nm
      ● 单晶硅材料
      ● 高掺杂材质使得悬臂防静电
      ● 化学惰性
      ● 高机械品质Q因子以及高灵敏度

应用范围:
      力调制模式。

技术数据:

Technical Data

Value

Range

Force Constant

2.8N/m

0.7 - 9.0

Resonance Frequency

85 kHz

50 – 130

Length

240µm

230 - 250

Width(rectangular part)

35 µm

30 - 40

Thickness

3 µm

2.0 - 4.0

Shape / Cross-section

Rectangular / Trapezoidal

Number of Cantilevers

1

Tip Offset

0

Tip Style

Pyramidal

Tip Height

15-20 µm

Tip Radius

<10 nm

Tip Aspect Ratio

-

Material

Single Crystal Silicon, Highly Doped

Chip Size

(industry standard)



Coating (optional)

without

联系我们
产品所属品牌


www.nanoworld.com


www.budgetsensors.com


nanosensors.com


订购型号

数量

涂层

悬臂参数数据

悬臂数

订购编号

价格

10

Nominal

1

ATEC-FM-10

询价

20

Nominal

1

ATEC-FM-20

询价

50

Nominal

1

ATEC-FM-50

询价
